*IMAGENS NO TELÃO ou TV – *Recurso disponível somente no E-80

O E-80 é o primeiro teclado com acompanhamento que importa arquivos de imagens em formato BMP e TXT ( Formato de imagem e texto ) e gera imagens, textos e cifras diretamente do teclado.

Hoje, em qualquer lugar, há uma TV ou Telão, sendo assim, podemos integrar áudio e imagens direto da saída de vídeo do E-80.

O E-80 possui uma saída de vídeo localizada na parte traseira do teclado. O usuário pode conectar um cabo RCA (o mesmo cabo usado em aparelhos de DVDs), do E-80 ao televisor e visualizar imagens, cifras e letras de músicas no visor do teclado e também na TV ou Telão simultaneamente.

Nesta dica, vamos utilizar o recurso IMAGE VIEWER ( visualizador de imagens ) do E-80.

Vamos aos Passos :

Em primeiro lugar, prepare uma imagem com as seguintes características:
Fomato : BMP
Tamanho : 320 X 240 Pixels
Tamanho do arquivo : 240 Kb.

Na sequencia, iremos conectar o teclado à um computador pela porta USB localizada na parte traseira do E-80.

1-Desligue o E-80 e desligue também o seu Computador.

2-Conecte um cabo USB do E-80 ao seu Computador ( como se fosse uma câmera digital )

3-Após ligar o cabo USB, ligue primeiro o E-80 depois o Computador.

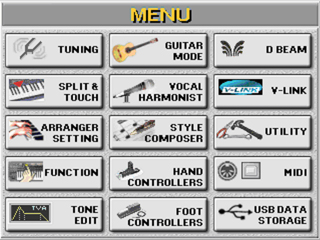

4-Pressione o Botão MENU do E-80 (ao lado do Visor do teclado).

5-Pressione USB Data Storage na tela.

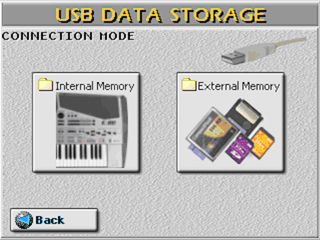

6-Pressione Internal Memory (memória interna) ou External Memory (cartão de memória).

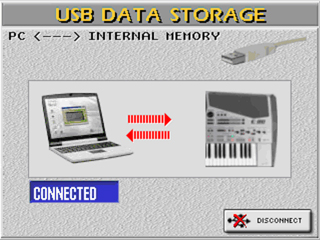

7- Em seguida aparecerá uma mensagem em azul “CONECTED” significa que o E-80 está conectado ao computador.

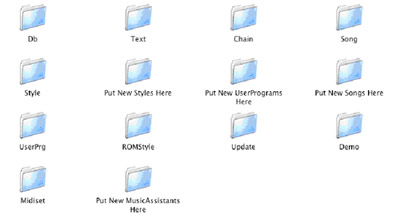

8- Olhe para a tela do seu computador, vá em MEU COMPUTADOR e escolha SSD E-80, onde serão visualizadas diversas pastas.

Observe a pasta TEXT.

9- Agora arraste a imagem que você preparou no início para a pasta “TEXT” do E-80.

10- Agora olhe para o Visor do teclado e nesta tela, pressione DISCONECT.

11- Pressione o Botão EXIT, ao lado do visor do teclado e vamos para o segundo passo.

Agora vamos fazer aparecer a imagem que copiamos na pasta TEXT, na tela do E-80 e no Telão ou TV.

Vamos aos passos:

Escolha o seu User Program favorito , o qual você quer que tenha uma imagem.

1- Pressione o Botão LYRICS & SCORE (no teclado)

2- Pressione na Tela VIEWER (na tela do teclado)

3- Pressione OPTIONS (na tela do teclado)

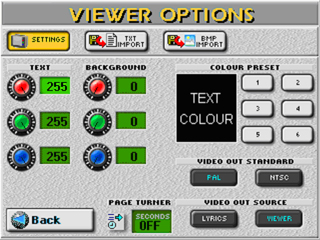

4- Irá aparecer uma tela como abaixo. Ajuste na tela suas preferências sempre observando as opções:

Vídeo Out Standard : Sistema de imagem da TV. Você poderá escolher entre PAL ou NTSC (se a imagem aparecer distorcida ou preto e branco na tela, inverta a opção selecionada).

Vídeo Out Source : O que você deseja visualizar no vídeo: Lyrics (letras das músicas SMF) ou Viewer (Imagens de fotos ou figuras).

Page Turner : Essa opção é bem interessante, pois indica quantos segundos cada imagem ficará na tela. Antes desse procedimento, você poderá salvar as imagens diferentes com nomes em sequência, por ex.: E-80-Example1, E-80-Example2, E-80-Example3, e assim por diante, dessa maneira você estará fazendo uma sequência de imagens como se fosse slides de fotos.

Text – Background e Color Presset : Indicam a cor de fundo da tela e da letra em Lyrics.

5- Pressione BMP Import (no canto direto da tela).

a-Escolha o local onde você salvou a imagem : Internal Memory ou External Memory.

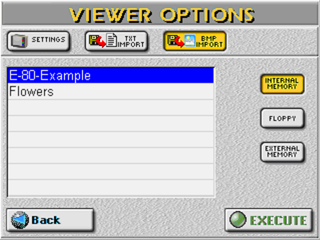

b-Agora você verá o nome de todas as imagens que você salvou, como na tela abaixo: E-80-Example1.

c-Clique no nome da imagem que você deseja linkar ao seu User Program que já está selecionado.

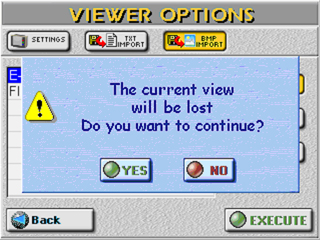

d- Pressione Execute e Yes no Visor do teclado.

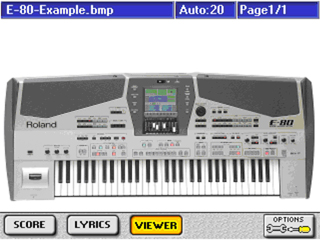

6- Agora, você irá visualizar sua imagem na tela do teclado ou na Tv.

a- Clique no Botão EXIT e Salve novamente seu User Program.

*****LIGUE UM CABO DA SAÍDA DE VIDEO, LOCALIZADA NA PARTE TRASEIRA DO E-80, À ENTRADA DE VÍDEO DO TELEVISOR OU TELÃO PARA VER AS IMAGENS.

Agora toda vez que utilizar o User program QUE FOI SALVO COM IMAGEM, ele virá acompanhado de imagens ou slides.

Obs.: As imagens devem estar no formato e tamanho correto. Caso contrário podem não ser visualizadas.
